SH Serial (Round Head)

D(mm)
Part No.
Dia.(mm)
Hole Size(mm)
Grip Range (mm)
Strength / kN
L
l
T
t
Free
Type
Multi
Type
Free
Type
Multi
Type
Tensile
Strength
Shear
Strength

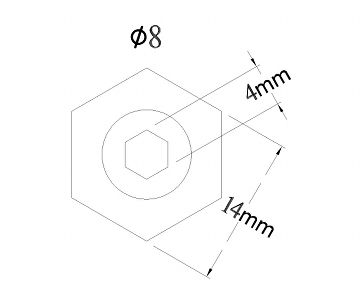

8.0
SH 8-9
29.0
22.0
5.5
3.0
8.2
~
8.5
9.0
7.0
~
9.0
7.0
~
9.0
14.5
18.5

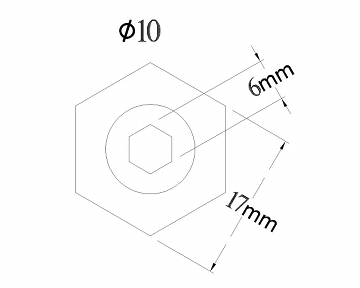

10.0
SH 10-3
26.0
19
6.5
3.0
10.2
~
10.5
11.0
1~3
--------
16.5
27.5
SH 10-5
26.0
20
3~5
--------
SH 10-7
27.5
21
5~7
5~8
SH 10-9
31.0
24
7~9
7~10
SH 10-11
32.5
26
9~11
9~12
SH 10-13
36.0
28
11~13
11~14
SH 10-16
37.5
31
14~16
14~17
SH 10-18
42.5
36
16~18
17~20

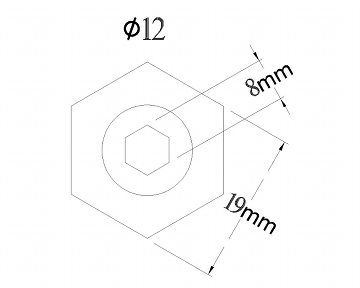

12.0
SH 12-6
50
35
13
5.0
12.5
~
13.5
12.5
~
13.5
4~6

32.0
50.0
SH 12-8
50
37
5~8
SH 12-10
52
39
7~10
SH 12-12
55
41
9~12
SH 12-14
57
44
11~14
SH 12-16
60
46
13~16
SH 12-18
61
48
15~18
SH 12-20
65
51
17~20
SH 12-22
66
53
20~22
Material: Steel
Sleeve: SWCH12A
Bolt: SCM435

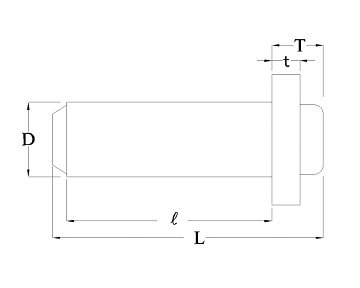

TH Serial (Round Head)

D(mm)
Part No.
Dia.(mm)
Hole Size(mm)
Grip Range (mm)
Strength / kN
L
l
T
t
Tensile
Strength
Shear
Strength
10.0
TH 10-9
31.0
24
6.5
3.0
10.2
~
10.5
7~9
26.5
27.5
TH 10-13
36.0
28
11~13
TH 10-16
37.5
31
14~16
Material: Stainless Steel

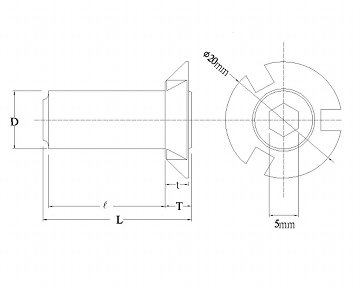

SK Serial (Countersunk Head)

D(mm)
Part No.
Dia.(mm)
Hole Size(mm)
Grip Range (mm)
Strength / kN
L
l
T
t
Free
Type
Multi
Type
Free
Type
Multi
Type
Tensile
Strength
Shear
Strength
10.0
SK 10-9
25.5
20
4.5
4.0
10.2
~
10.5
11.0
7~9
7~10
16.5
27.5
SK 10-13
30.0
24
11~13
11~14
SK 10-16
31.5
27
14~16
14~17
Material: Steel
Sleeve: SWCH12A
Bolt: SCM435
